Acél Spur Gear

Az acél homlokkerekes fogaskerekek kulcsfontosságú elemei a közepes teljesítményű -V-rudas vezetőpálya-rúd-meghajtórendszernek, amely V-rúd-vezetőpályákból, V-rúd-vezetőpálya-fogaslécekből és görgőkből áll. A görgők és a vezetőpályák közötti lineáris érintkezés szilárd alapot teremt a teljes rendszer stabil és zavartalan működéséhez.

Ez az acél homlokkerekes hajtómű kiváló teljesítményjellemzőkkel tűnik ki: nagy sebességgel működik, alacsony zajszintet generál, és precíz pozicionálást tesz lehetővé, így kiválóan alkalmas közepes terhelésű ipari alkalmazásokhoz. Az [kérjük, egészítse ki az "n"-nek megfelelő specifikus tényezőt, például "szegmentált fogasléc-illesztés" vagy "hosszú-löketű működés"] okozta halmozott dőlésszög-tűrés problémáját, kifejezetten a CP fogasléceket alkalmazzuk az acél homlokkerekes fogaskerék megfelelő konfigurációjában. Ezen túlmenően a rendszerben lévő összes vezetősín professzionális indukciós keményítésen esik át, és keménységüket pontosan a HRC50{5}}55 tartományon belül szabályozzák. Ez nemcsak jelentősen növeli a vezetőpályák kopásállóságát, hanem hatékonyan meghosszabbítja a hajtásrendszer teljes élettartamát is, így biztosítva a hosszú távú megbízható működést nehéz ipari környezetben.

Az alábbiakban az 1.5-2/3-4/M5-M8/Teljes fogosztás CP5-10 modullal rendelkező Precision Helical egyes modelljeinek műszaki paramétereit mutatjuk be.
①Nagyon{0}}precíziós homlokhajtómű, 1.5-2. modul
Precíziós fokozat: DIN 6h25 (JIS2 szint)
Fogfelszíni kezelés: csiszolás
Keménységkezelés: karburálás és oltás, 50-60 fokos HRC
Anyaga: 16MnGr5
Nyomásszög: 20 fok
Bal spirálszög: 0 fok
Fogprofil: Spur Tooth

②Nagy{0}}precíziós homlokfogaskerék, 3-4. modul
Precíziós fokozat: DIN 6h25 (JIS2 szint)
Fogfelszíni kezelés: csiszolás
Keménységkezelés: karburálás és oltás, 50-60 fokos HRC
Anyaga: 16MnGr5
Nyomásszög: 20 fok
Bal spirálszög: 0 fok
Fogprofil: Spur Tooth

③Nagy{0}}precíziós homlokhajtómű, M5-M8 modul
Precíziós fokozat: DIN 6h25 (JIS2 szint)
Fogfelszíni kezelés: csiszolás
Keménységkezelés: karburálás és oltás, 50-60 fokos HRC
Anyaga: 16MnGr5
Nyomásszög: 20 fok
Bal spirálszög: 0 fok
Fogprofil: Spur Tooth

④Nagy{0}}precíziós homlokfogaskerék, teljes fogosztás, CP5-10
Precíziós fokozat: DIN 6h25 (JIS2 szint)
Fogfelszíni kezelés: csiszolás
Keménységkezelés: karburálás és oltás, 50-60 fokos HRC
Anyaga: 16MnGr5
Nyomásszög: 20 fok
Bal spirálszög: 0 fok
Fogprofil: Spur Tooth

Ha részletes információra van szüksége erről vagy más modellekről, forduljon értékesítési munkatársainkhoz.
Forródrót:+86 18944738967 E-mail:ruixinzidonghua@gmail.com VONALazonosító:@Jüan kisasszony


A termék alkalmas a robot hetedik tengelyére és a robot mobil platformra stb.

Az alábbiak a Steel Spur Gear megjelenési részletei:

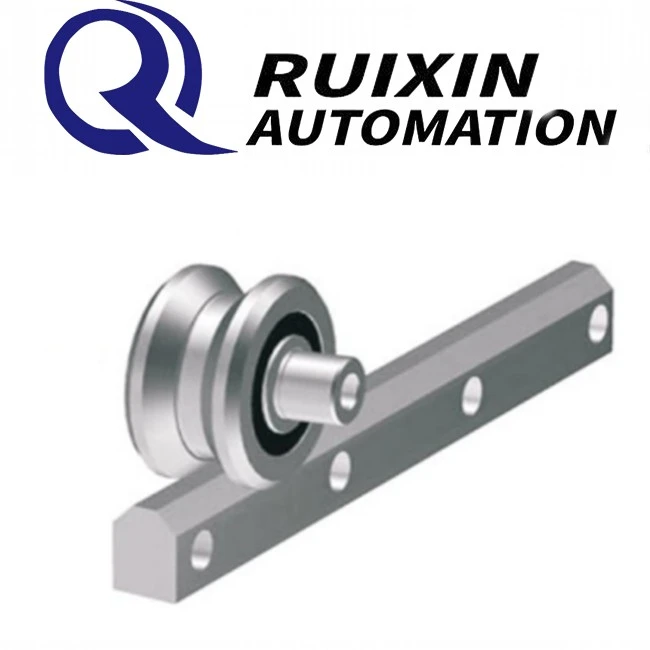

Vezetőpálya V rúdtartós hajtásrendszer precizitása lineáris vezetőpályával: A vezetőpályarendszer pontossága a vezető, görgő és hajtóelemek alapvető minőségéből épül fel. A szénacél vezetőpályák vezetőfelületei 50-55 HRC-ig edzettek.

Görgők: A görgők kettős-soros szögérintkező-csapágyak 25 fokos nyomásszöggel, RSR tömítésekkel és tömítőgyűrűvel. A görgők a PN tűrésosztály szerint készülnek. A görgők normál vagy előterhelt csapágyhézaggal, koncentrikus vagy excenteres középponttal{5}} szállíthatók.

Hajtáselemek

Az állványok különböző méretekben kaphatók, hogy megfeleljenek a nagy pontosságú és nagy nyomatékú alkalmazásokhoz szükséges alkalmazásoknak, az állványok edzettek és köszörültek.

Méretválasztás:

Az adatok lehetővé teszik a szükséges vezetőpálya-rendszer méretének hozzávetőleges kiválasztását. A Cw értékek ebben a táblázatban szerepelnek 108 m (100 000 km) névleges élettartamra, és kizárólag radiális vagy axiális terhelésű hengerre vonatkoznak.

Kombinált terhelés és lökés esetén az 5. oldalon található számítási adatokhoz kell fordulni, vagy számítási ellenőrzést kérni a gyártótól.

Hajtóerő kiválasztása:

A fogasléc kiválasztása után ellenőrizni kell, hogy a vezetőpálya rendszer fogaskerekei kompatibilisek-e a szükséges hajtóerőkkel és nyomatékokkal.
The rack can be supplied precision cut or ardened and ground.The values given are values for shock-free operation,good lubrication and stiff arrangement of the pinion.A safety factor for tooth root stress s>1.4 and a safety fact or for hertzian stress sh>1.0 számításba kerül.
Az Ön tapasztalatától és alkalmazásától függően egy sB1.0.4.0 biztonsági tényezőt kell figyelembe venni. Az FN nyomkövető erő a fogaskerék Z fogainak számához kapcsolódik.

Méretellenőrzés:
A számítást a legnagyobb terhelés alatt álló görgőre kell elvégezni. A számított élettartam értékek névlegesek, az összes görgő 90%-a eléri ezeket az értékeket.

Összeszerelés:
A holtjáték beállítása és a görgők{0}}előfeszítése a sorozat görgőinek excentrikus agyán keresztül történik.
Ha egy görgő a nulla pozícióban van, a fogaskerekes fogak holtjátéka a szabványos 0,05 mm-es lengőhézag érték lesz.

A túlzott feszítés csökkenti a rendszer élettartamát.

Túl kis feszesség esetén a görgők nem fognak futni, vagy a rossz kötés miatt elkopnak.

Kulcskulcs segítségével a görgő excentere elfordítható és elő{0}}terhelhető.

A megfelelő előfeszítés azt jelenti, hogy a nem -teherhordó-görgő továbbra is kézzel, mérsékelt erővel forgatható.

A görgők előfeszítésének beállítása
(1) Lazítsa meg a rögzítőcsavarokat s, amikor az excenter agy az I. pozícióban van, és nyomja rá a meghajtó kocsit a gerendára.

(2) Forgassa el egyenletesen az i és 2 görgők excentrikus agyát a nyíl irányába, amíg a fogoldali tisztaság minimálisra nem kerül, miközben az excenter függőleges irányban a minimális távolságra van beállítva, a mért holtjáték 0,05 mm. A rendszer élettartama csökken a túlzott feszítés miatt.

(3)Forgassa el egyenletesen a 3. és 4. görgő excenterét a nyíl irányába, és a görgők enyhén-előfeszítve lesznek. Elforgatva és elő{5}}terhelve.

(4) Húzza meg az S rögzítőcsavart: lásd a fenti táblázatot a meghúzási nyomatékokról.

(5)Ellenőrizze a fogaskerék holtjátékát a fogasléchez képest. A fogaskerék nem ragadhat. Ellenkező esetben lazítsa meg a görgőt, és ismételje meg a 2. pontot.

6

A KEP excentrikus rögzítőfogak a VR..B excenter görgőkkel együtt ugyanazt a funkciót töltik be, mint a VR.A excenter görgők. Ha egy görgő nulla pozíciójában van, a fogaskerekes fogak holtjátéka a 0,05 mm-es lengőhézag szabványos értéke lesz.
A holtjáték a KEP rögzítőfogantyú elfordításával állítható be. Az excentrikus helyzetű roller ezért sugárirányban a sín felé mozog, és a görgő beáll.

A holtjáték a KEP rögzítőfogantyú elfordításával állítható be, az excenter helyzetű roller ezért sugárirányban elmozdul a sín felé és a görgő beáll.

A KEP excenter rögzítőfogak beállításához ugyanazok a szerszámok használhatók, mint a VR.A excentergörgők beállításához.

A KEP excentrikus rögzítőfogak mérete megegyezik a KSP excenter rögzítőfogakkal. Ahhoz, hogy az excenter teljes 1 mm-es tartományát ki lehessen használni, a kocsiba 12 menetet kell fúrni az excenter rögzítőfogakon 4 helyett.

30o-os elforgatás után a 4 csavart a következő mintára kell mozgatni.

Egyébként a fogaslécekkel kompatibilis kenőrendszereket is kínálunk. Az alábbiakban a kenőrendszerek részletes paraméterei olvashatók, és szívesen állunk rendelkezésére, hogy konzultáljon velünk és rendeljen.
